[AWS] 개별 EC2 아키텍처 구축 – Nginx 리버스프록시 + Tomcat 2대

이 포스팅에서는 아키텍처 버전2를 구축하는 과정을 다룬다.

버전1에서는 Web, WAS1,2번을 하나의 EC2 인스턴스에서 Docker compose로 관리했지만

이번에는 각 서버를 개별 EC2 인스턴스로 분리했고 각 서버에서 Docker로 컨테이너로 서비스를 실행시킨다.

크게 어려울 건 없고 중요한 점은 WAS1,2번 서버에서 인바운드 규칙에 EC2 1번 Nginx 서버에게 9090, 9091포트(개발자 마음)를 허용해줘야 하고 RDS에서 2,3번 EC2 서버에게 3306포트를 허용해야 한다.

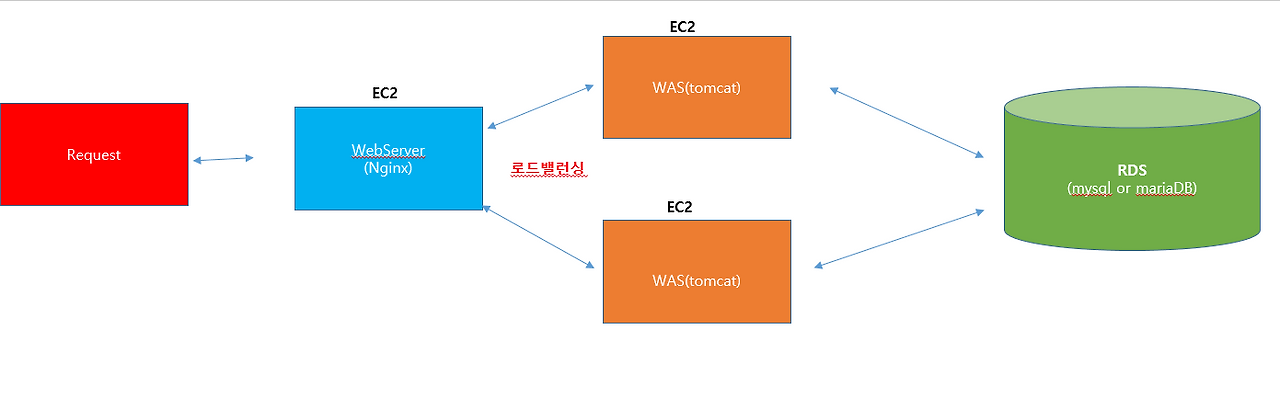

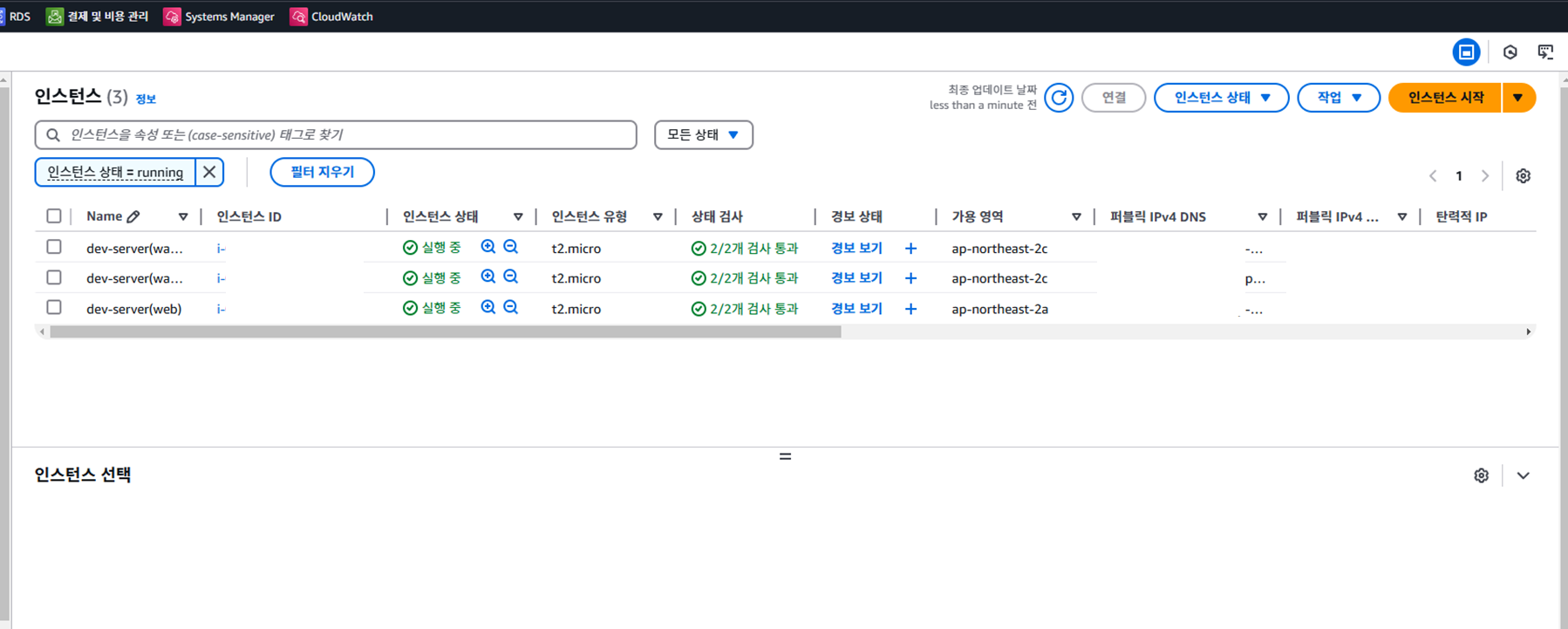

첫번 째 EC2 인스턴스에 프리티어 스토리지 용량을 최대치인 30GB를 할당했기 때문에 2번 째 3번 째 인스턴스의 스토리지 용량은 t2.micro 유형의 최소용량인 8GB로 할당해서 생성한다.

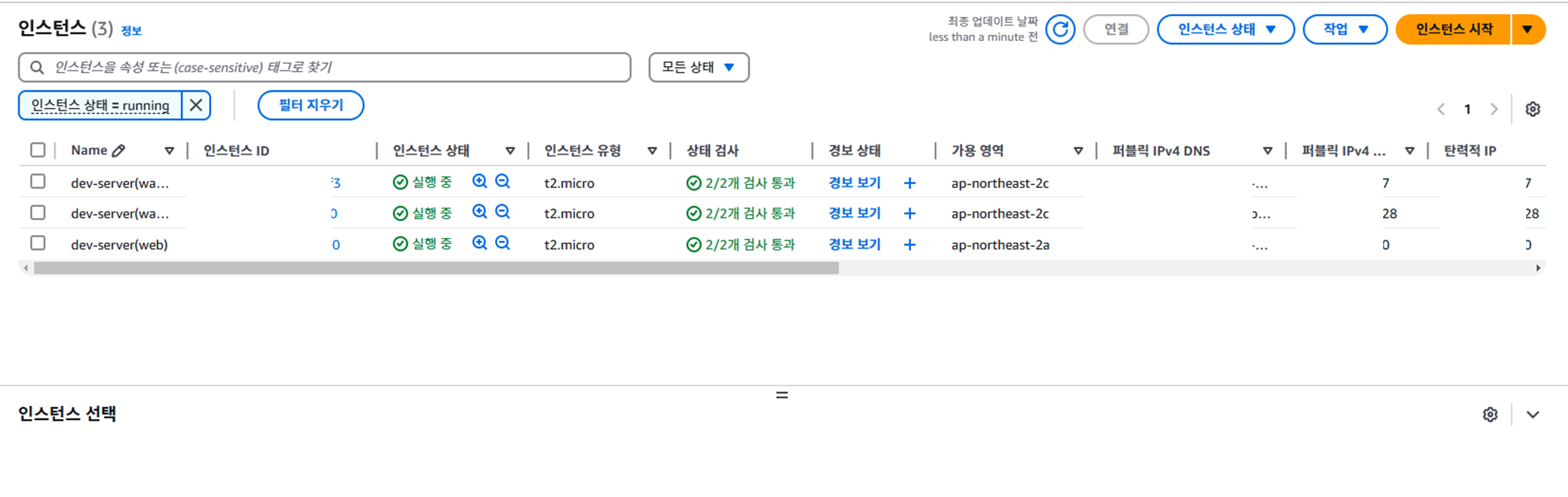

그리고 외부에서 접속 할 수 있도록 탄력적 IP 각각 할당 후 연결했다.(탄력적 IP 현재 3개 연결)

보안그룹 설정

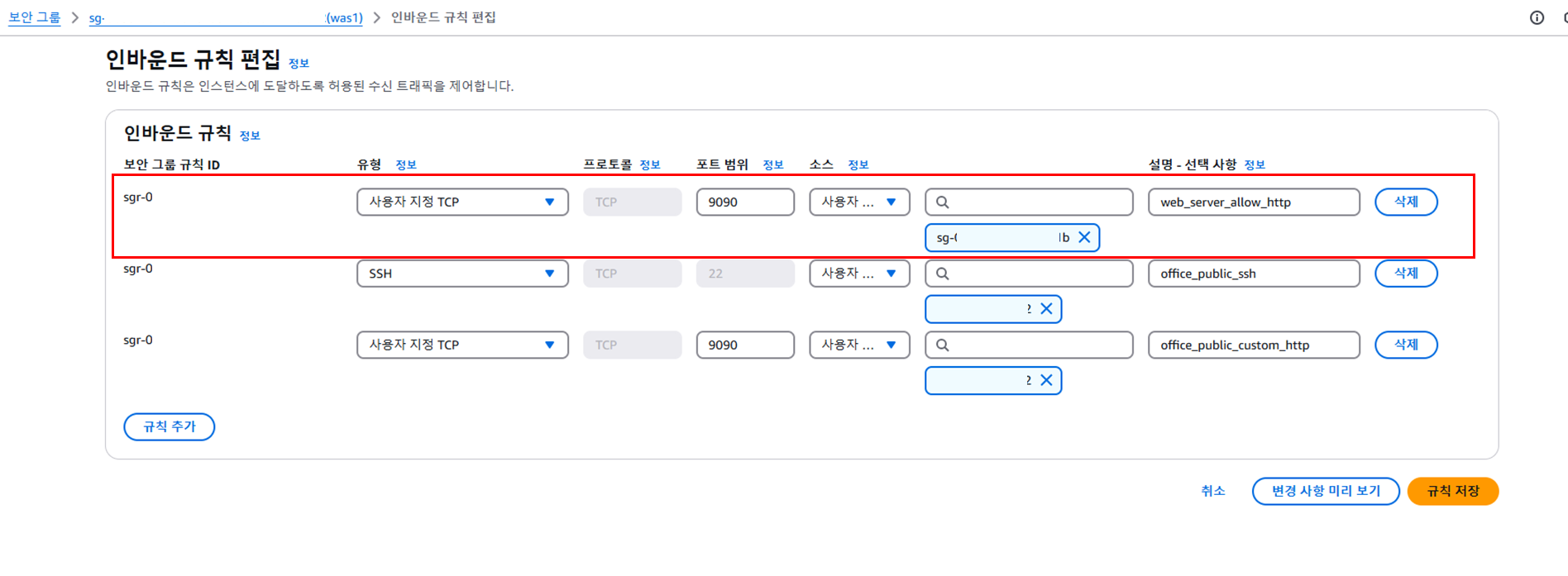

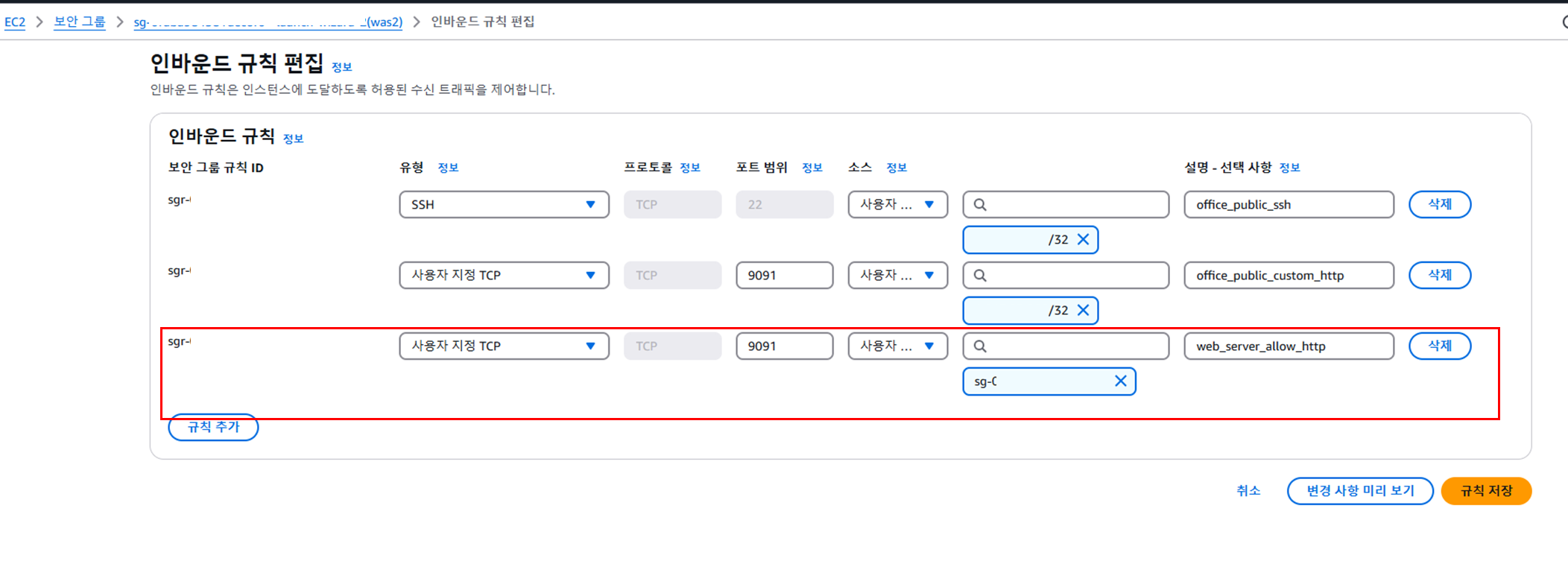

WAS 서버로 사용할 EC2 2,3번 째 인스턴스의 인바운드 규칙에서 WebServer에게 포트를 허용해줘야 한다.

2번 째 EC2에의 WAS에서 9090포트를 사용할 거라 1번 째 EC2 인스턴스에게 9090포트를 열어줬다.

3번 째 EC2에서도 9091포트를 1번 째 EC2 인스턴스에게 허용해줬다.

EC2 1 인스턴스(Nginx)

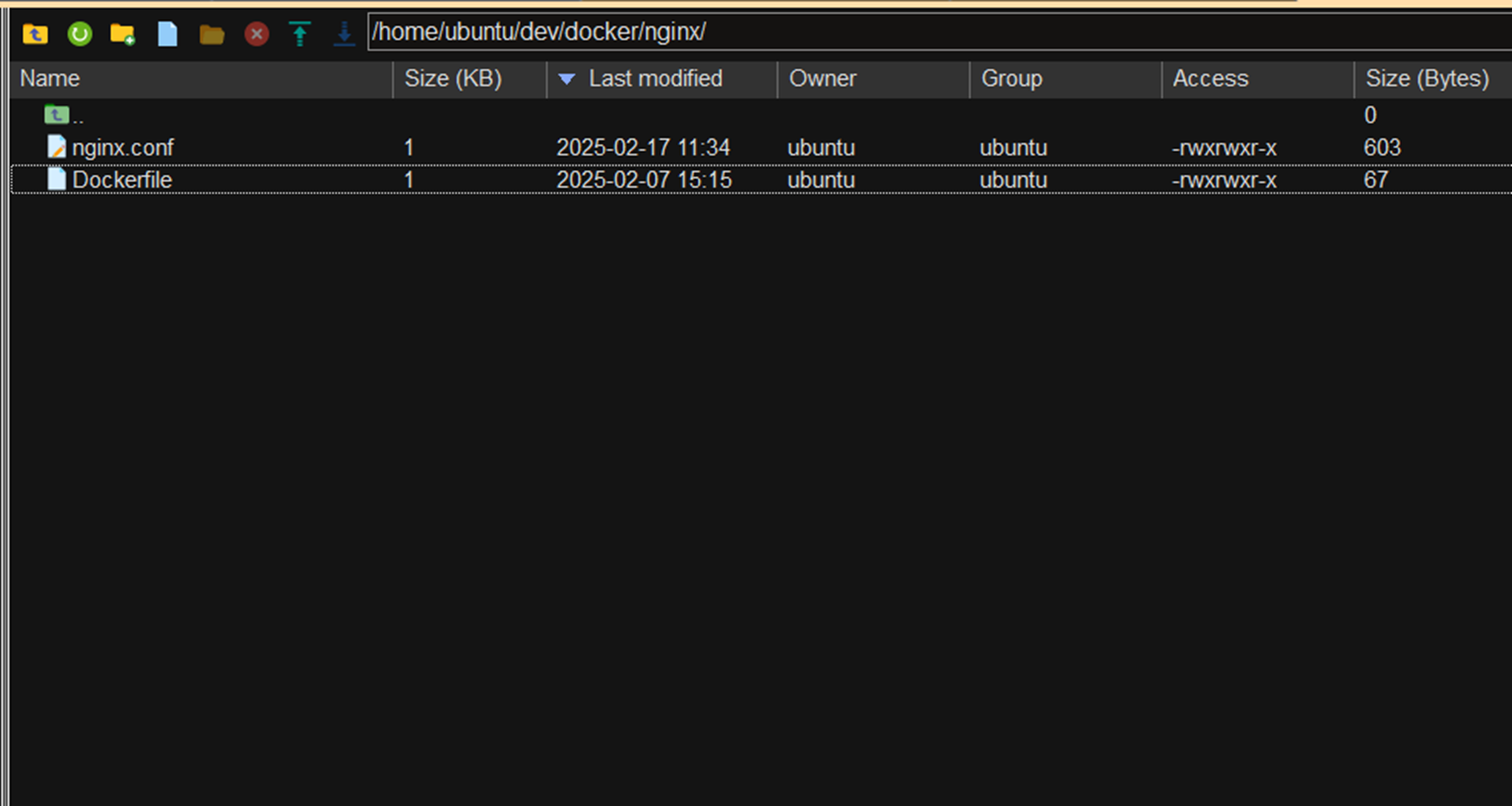

EC2 1 인스턴스에서는 위 이미지처럼 Dockerfile과 nginx.conf파일만 있으면 된다.

Dockerfile

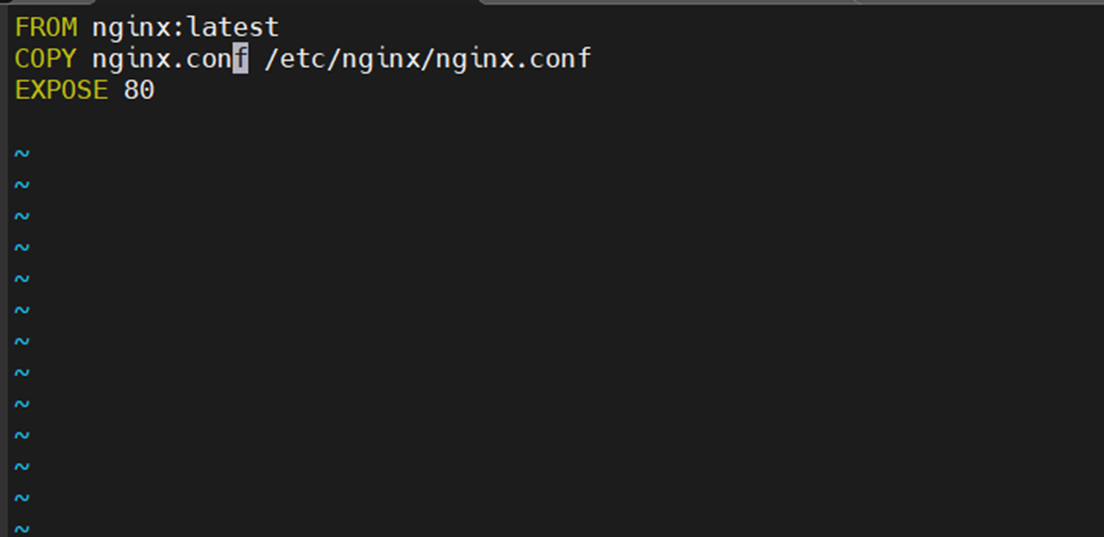

최신 nginx 버전으로 이미지를 가져오고 nginx.conf를 복사 한 뒤 80으로 포트를 문서화한다.

nginx.conf

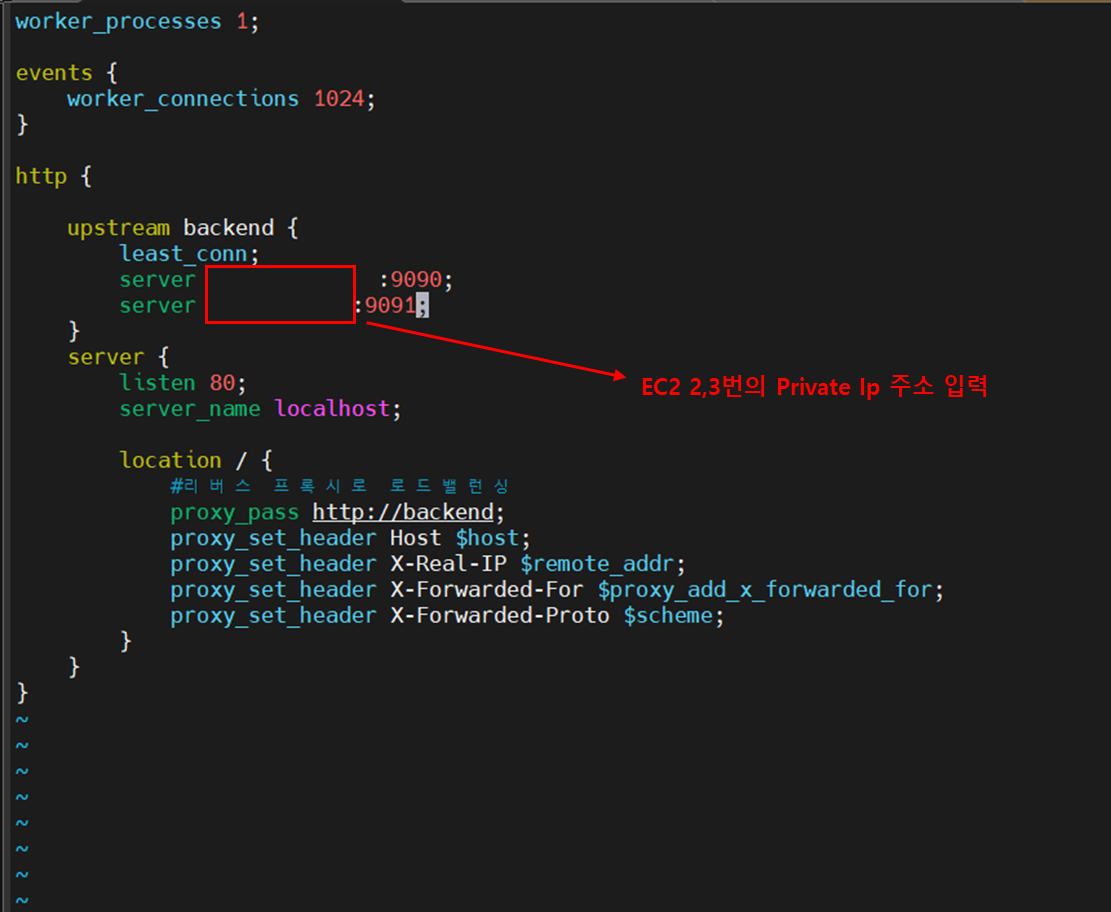

upstream에서  server뒤의 아이피를 EC2 2,3번의 private IP를 입력한다.

AWS 환경내에서 같은 VPC안에 속해 있기 때문에 사설 아이피를 입력해주면 된다.

EC2 2 인스턴스(Tomcat 1)

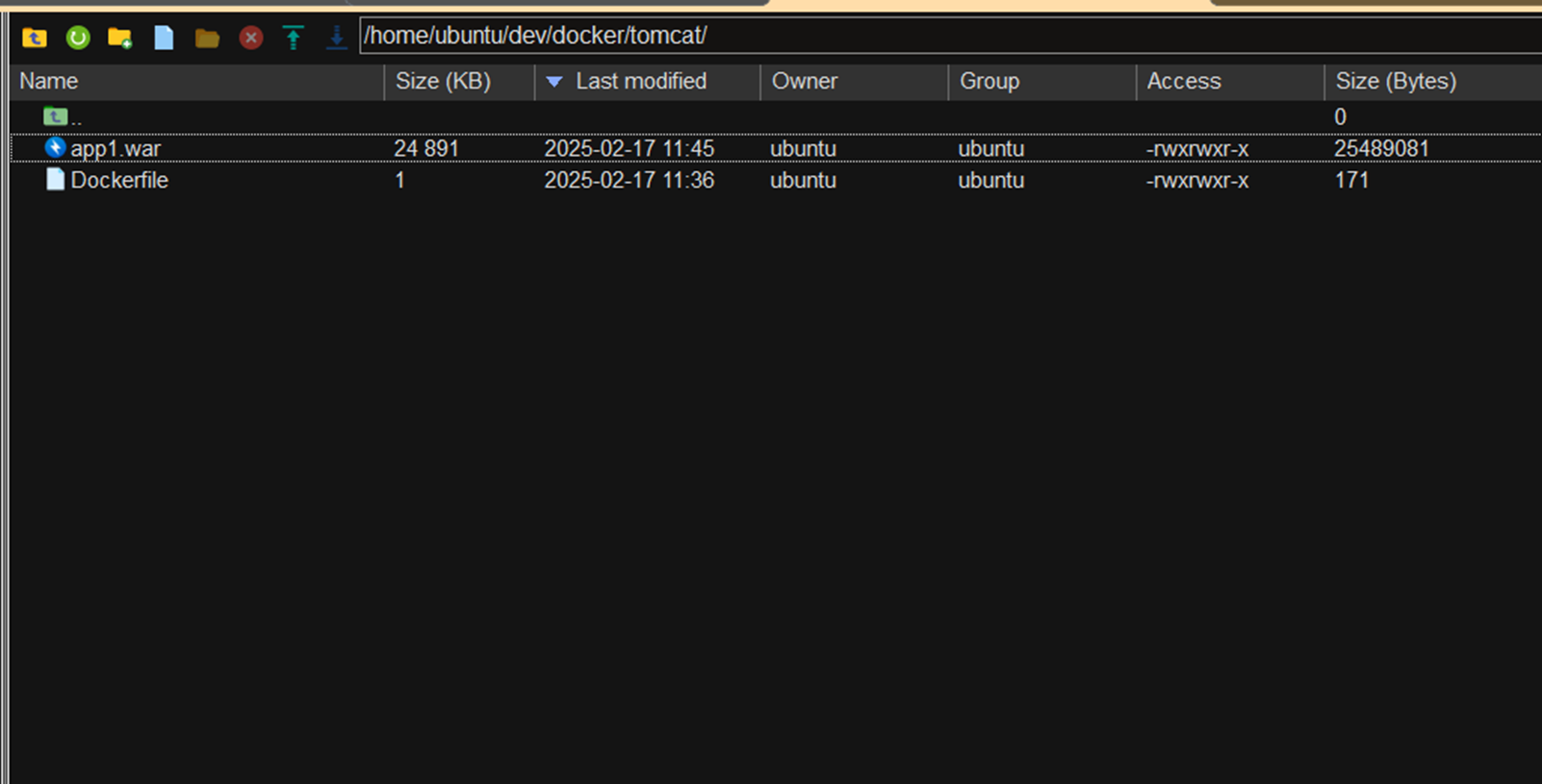

테스트용 애플리케이션 war파일과 Dockerfile만 있으면 된다.

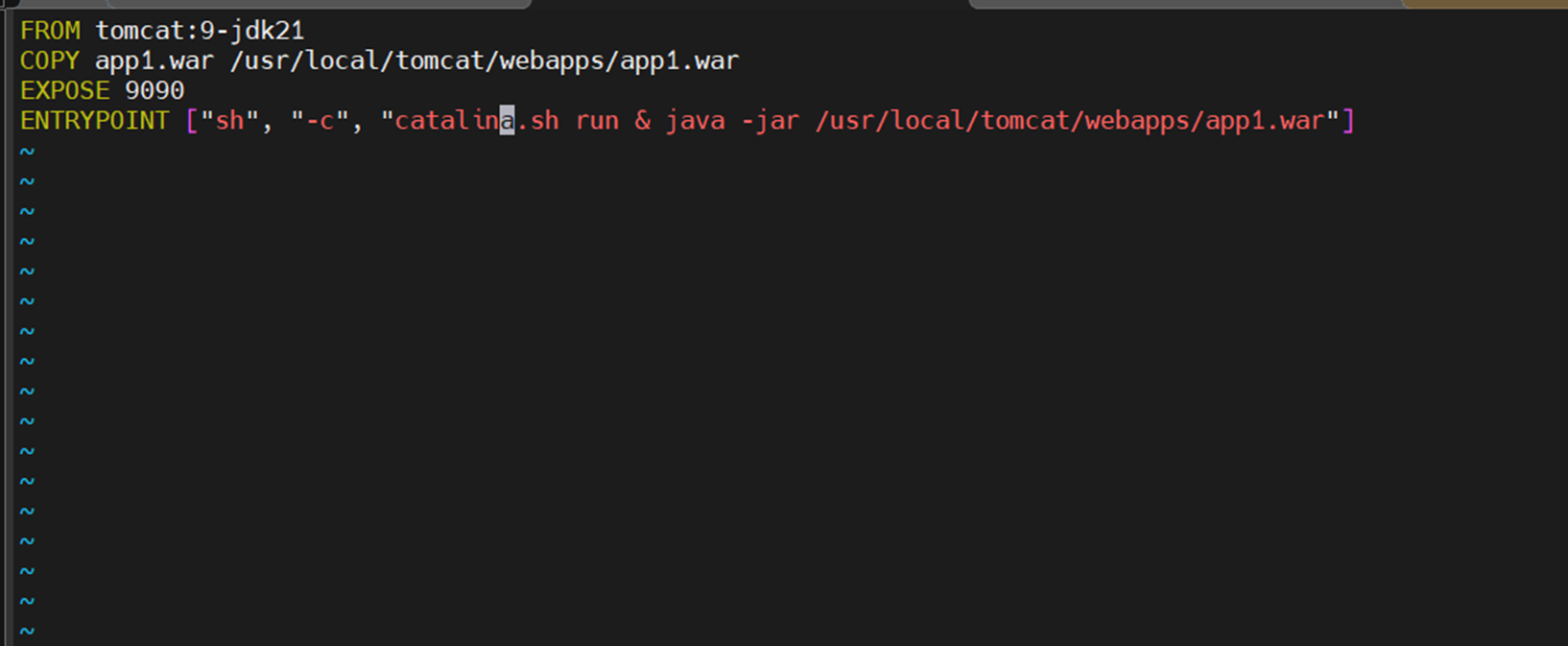

Dockerfile

tomcat 이미지 빌드 후 역시 war파일을 배포경로에 옮긴 뒤 실행한다.

EC2 3 인스턴스(Tomcat 2)

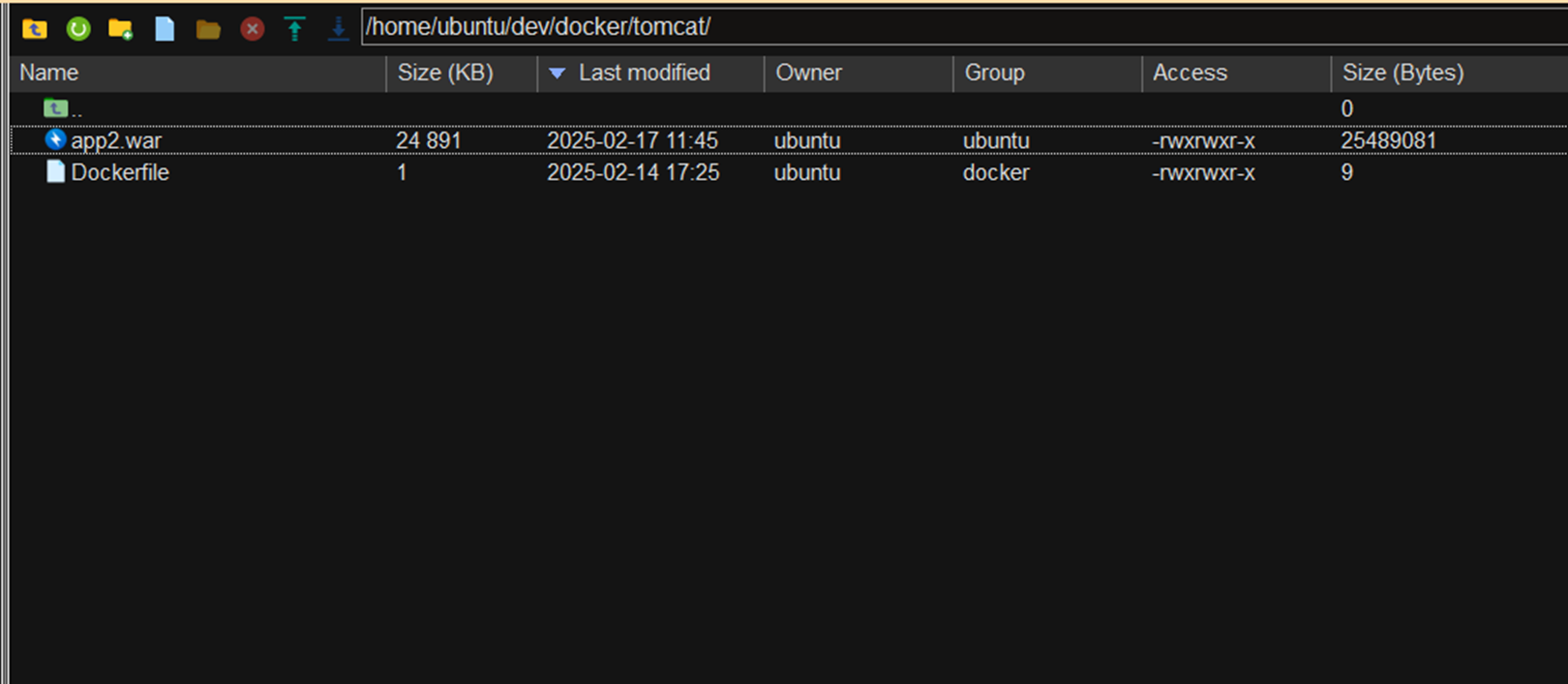

EC2 2번 인스턴스와 동일하고 포트와 war파일만 다르다.

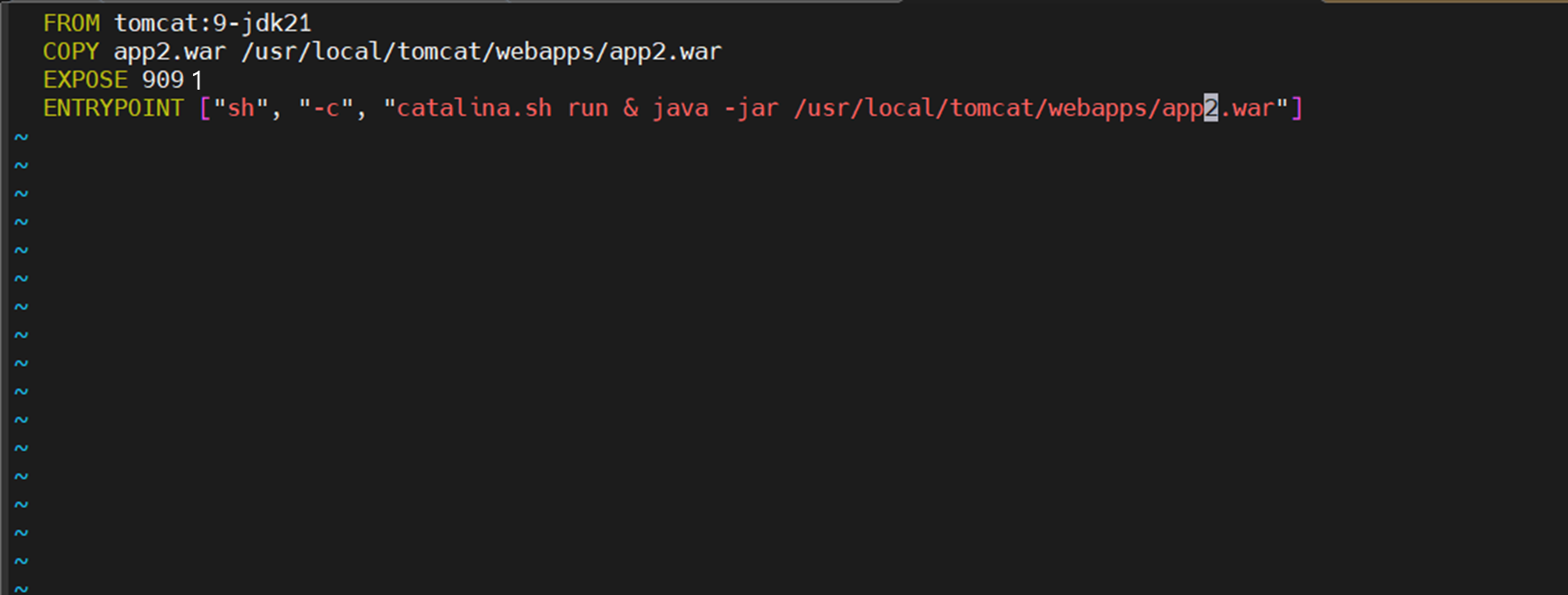

문서화 하는 부분(EXPOSE)이 9090으로 잘못 되어 있어서 ppt로 편집을 했다.(여기선 9091을 사용한다)



실행

Nginx

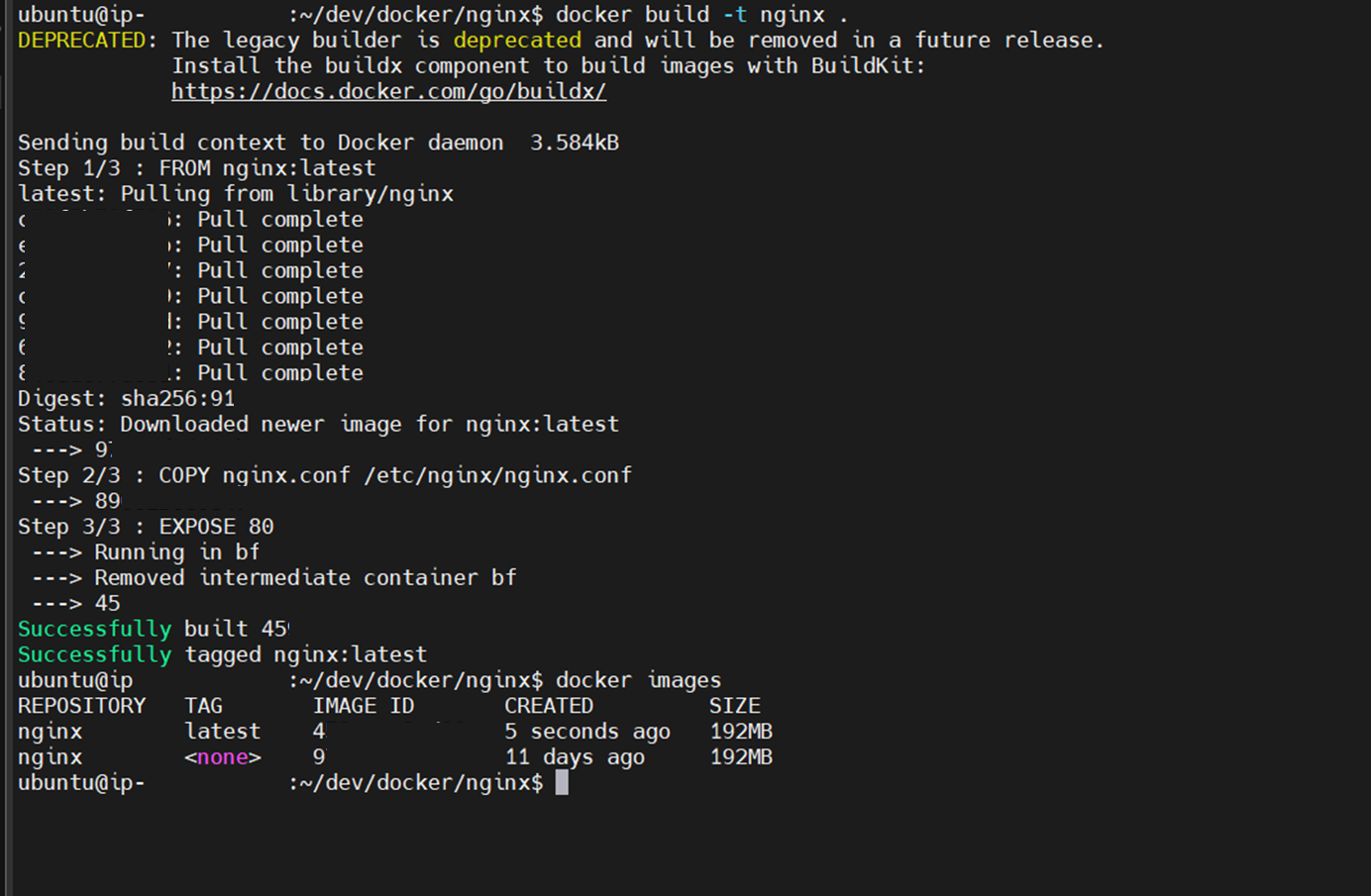

Dockerfile를 먼저 빌드한다.

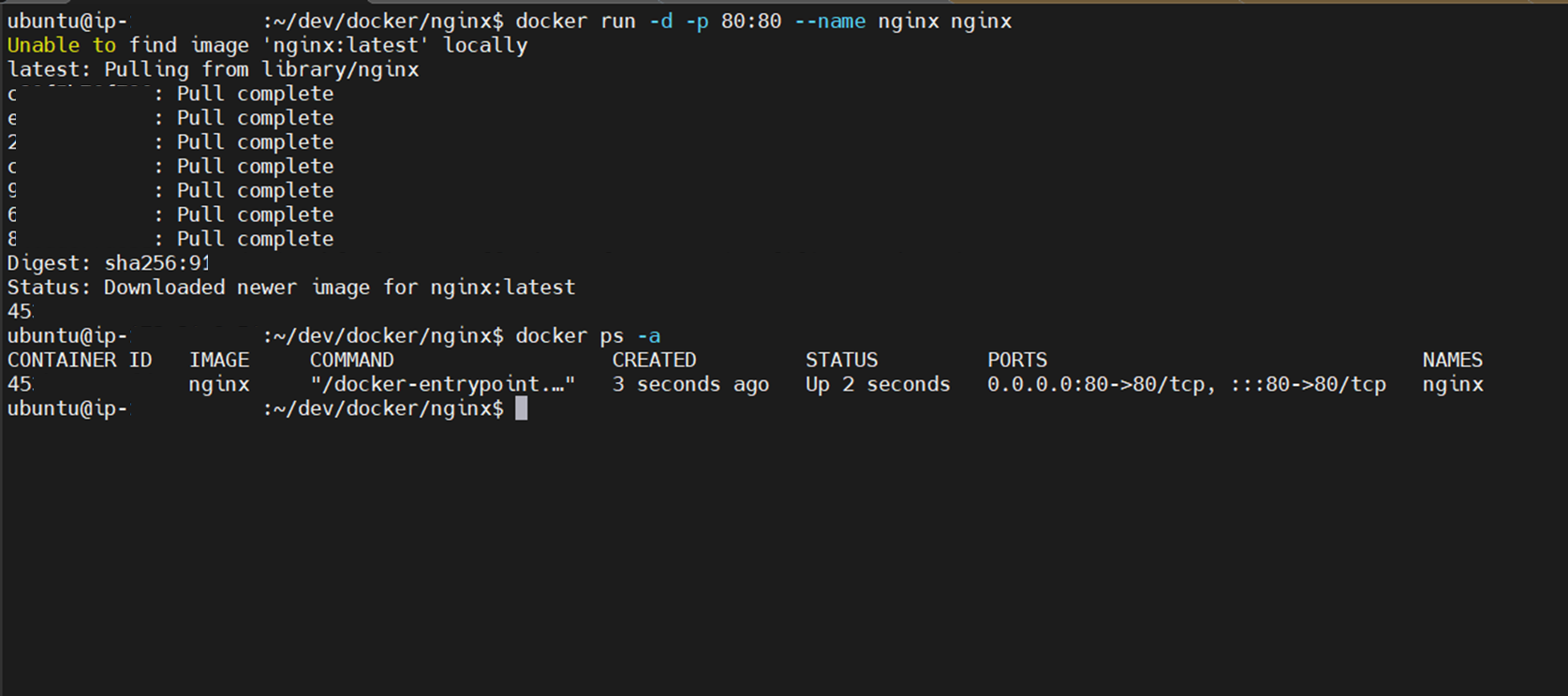

컨테이너 실행

Tomcat 1

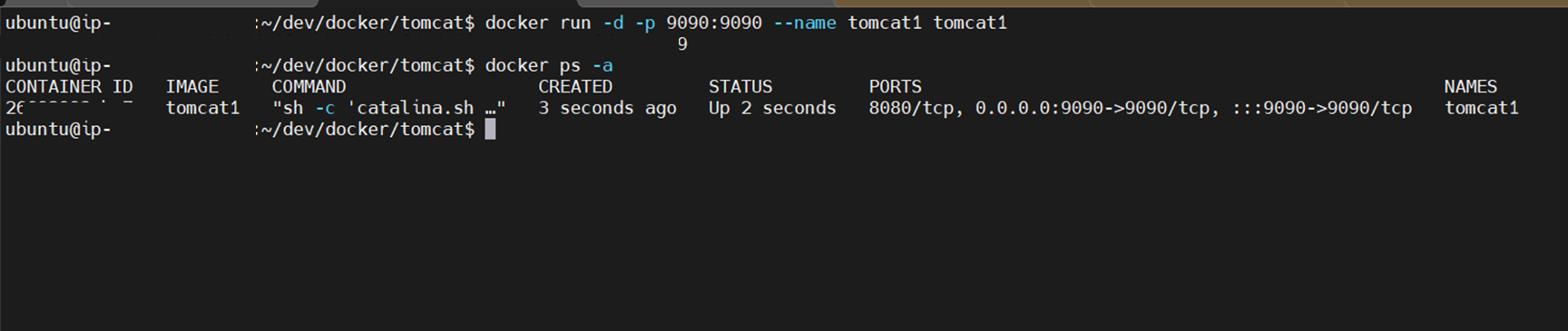

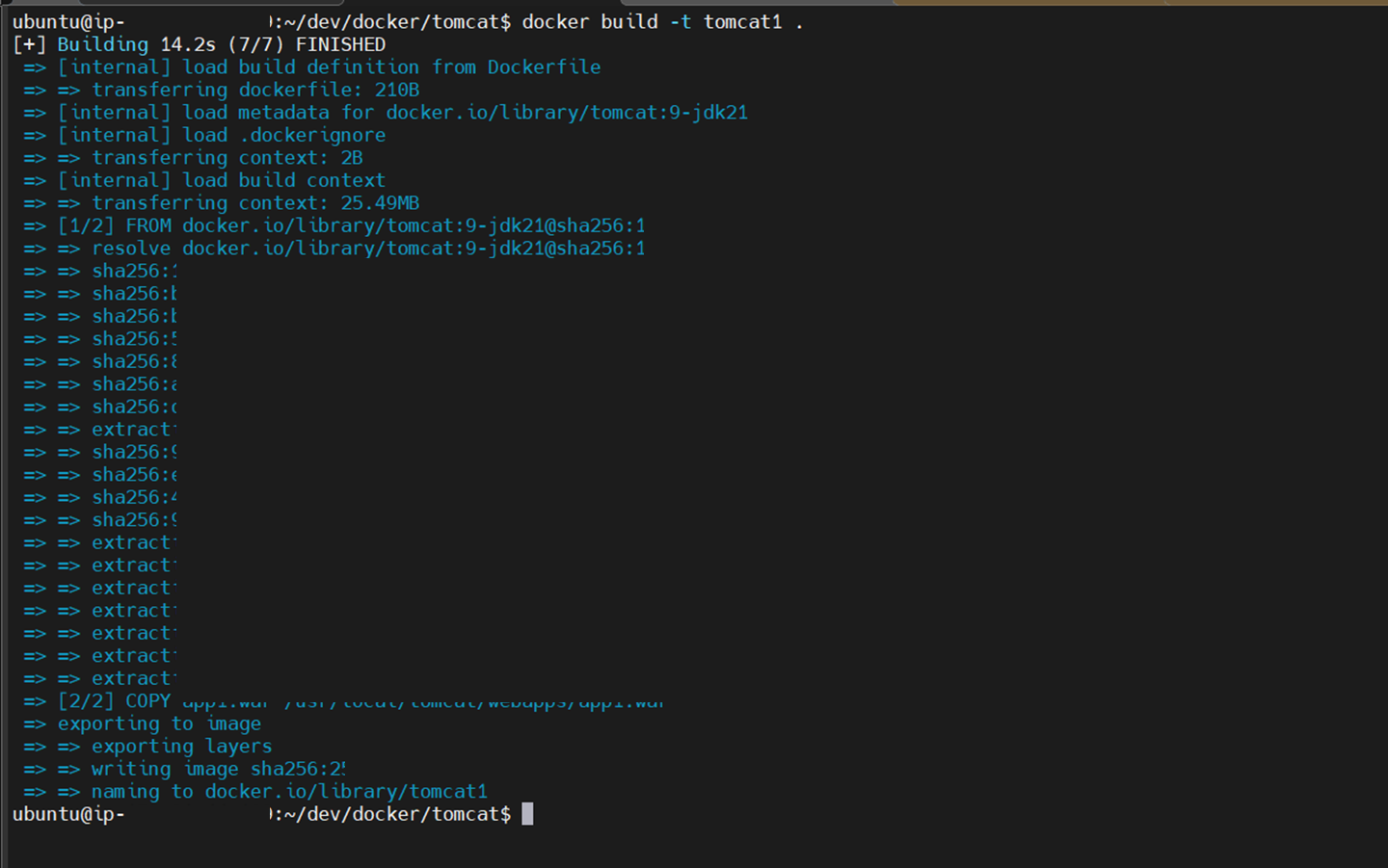

빌드 및 컨테이너 실행

Tomcat 2

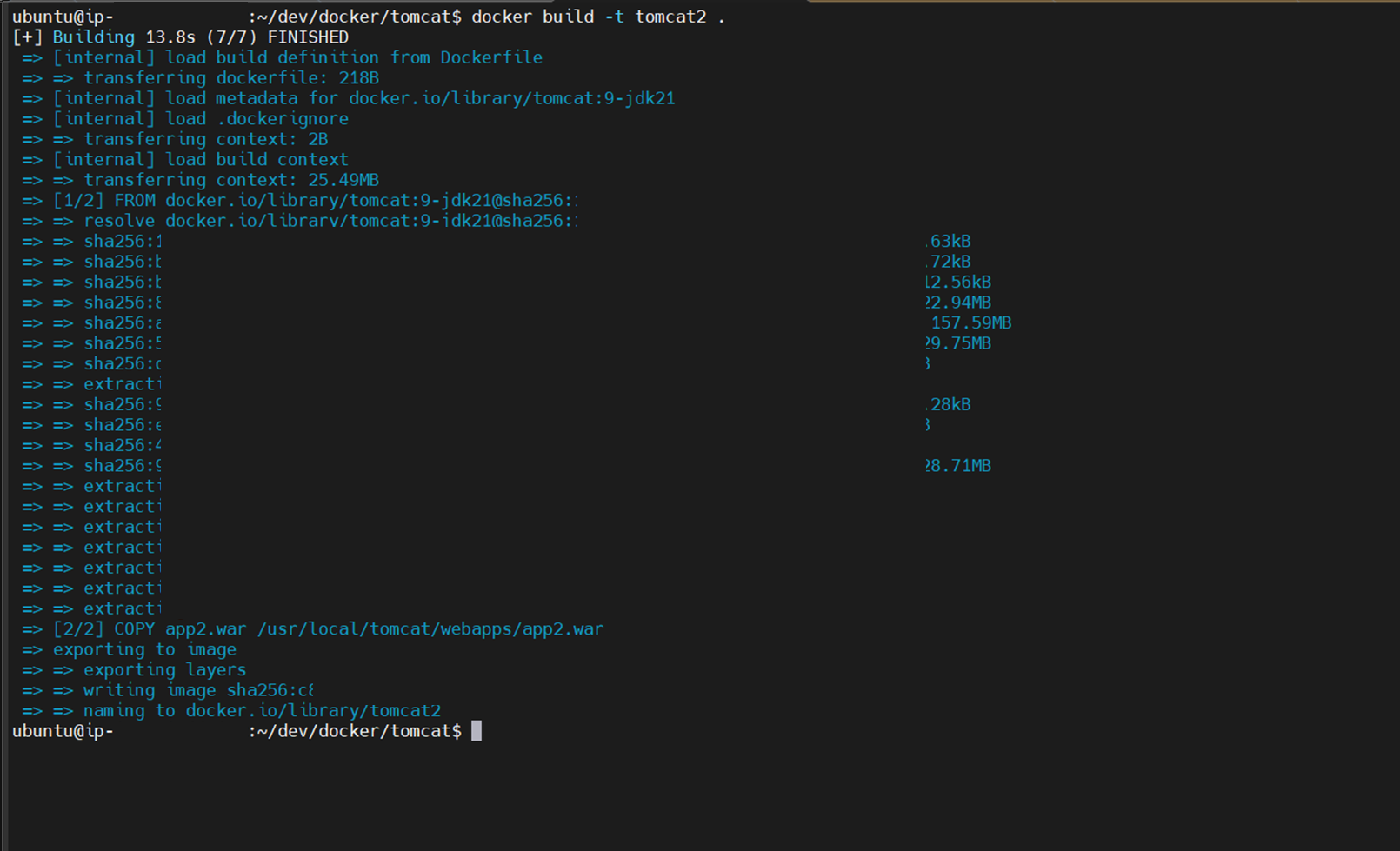

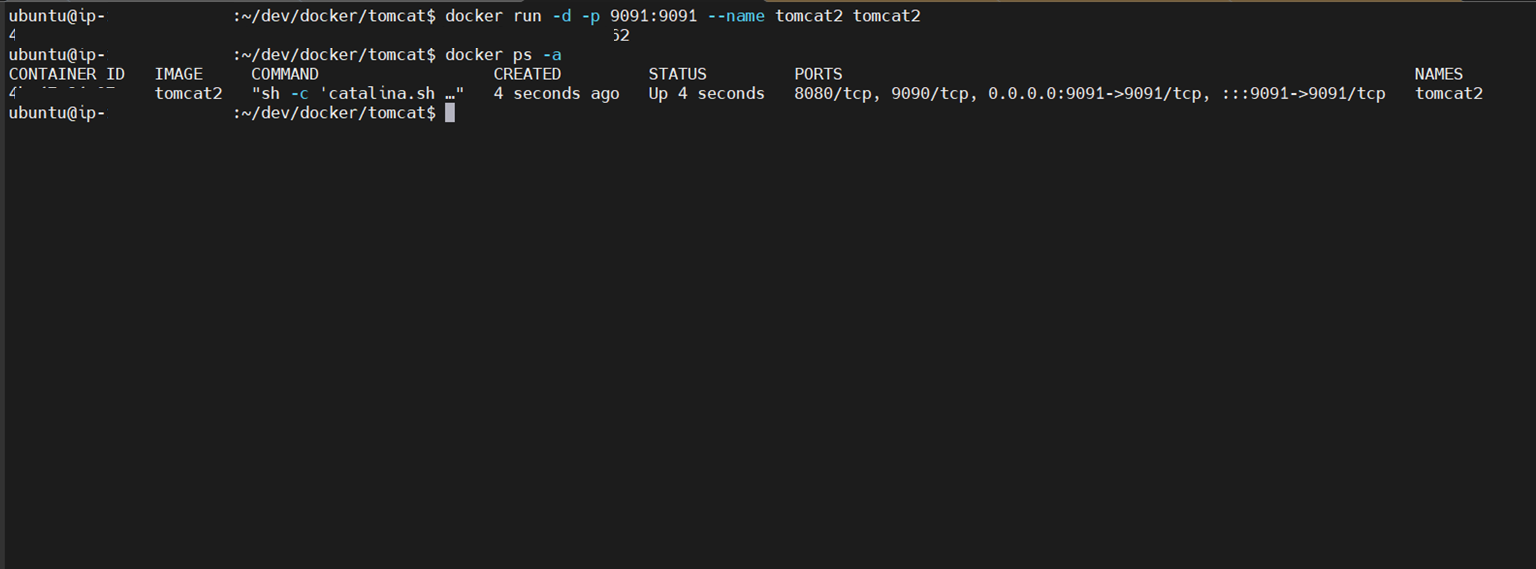

빌드 및 컨테이너 실행

결과 확인

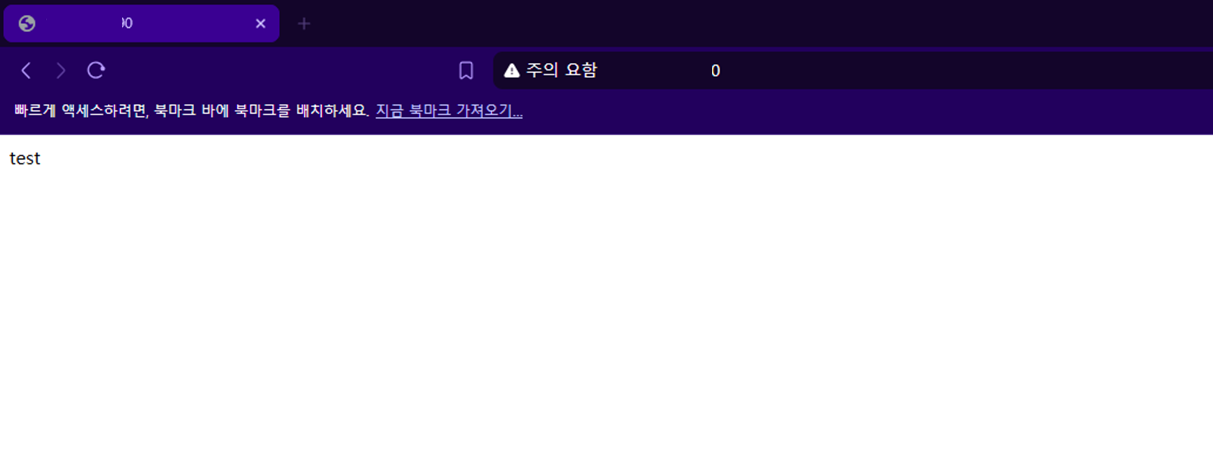

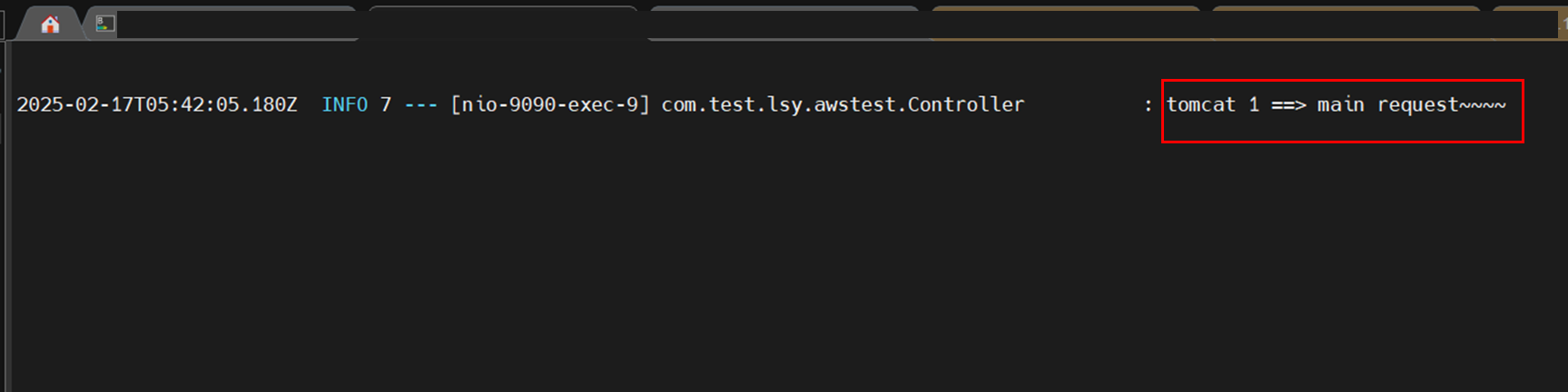

브라우저에서 1번 EC2 인스턴스의 public ip를 호출 했을 시 tomcat1,2번의 로그가 번갈아가며 출력되어야 한다.

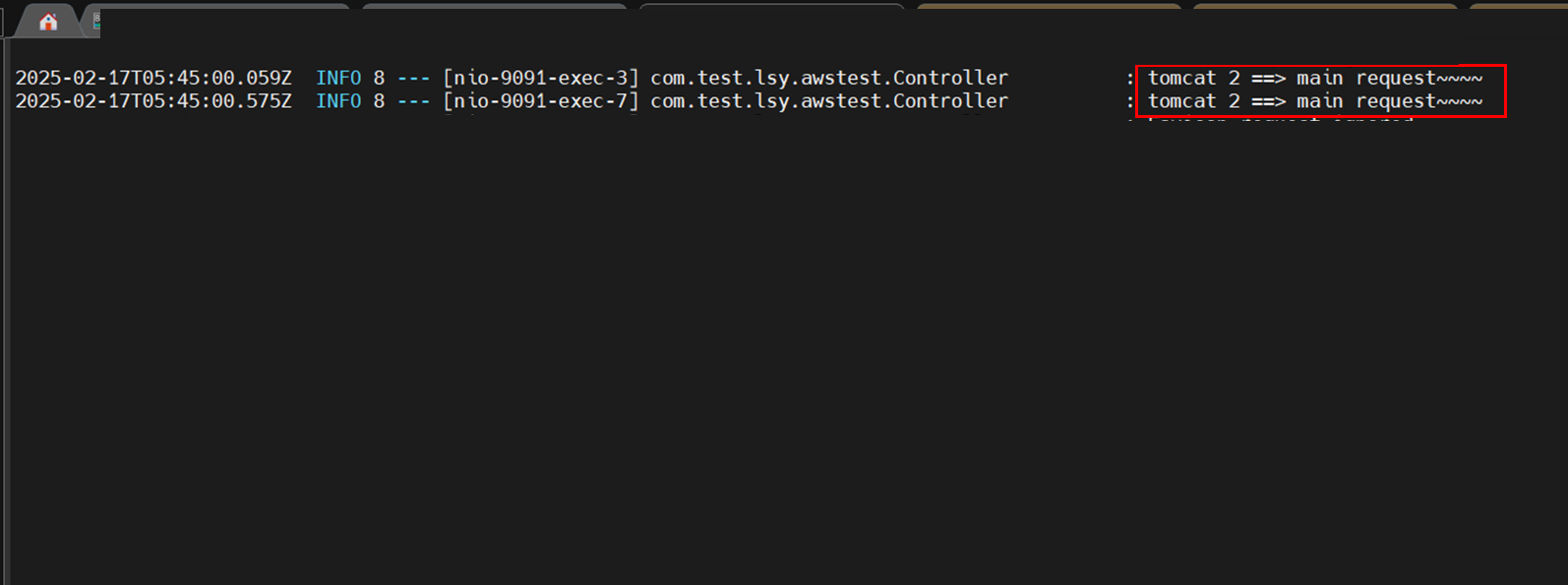

예상대로 Tomcat1번과 2번에 번갈아가며 로그가 출력된다.

AWS 환경으로 인해 마우스 딸깍 딸깍과 Docker로 금방 구현을 했다.

---

개인 스터디 기록을 메모하는 공간이라 틀린점이 있을 수 있습니다.

틀린 점 있을 경우 댓글 부탁드립니다.
